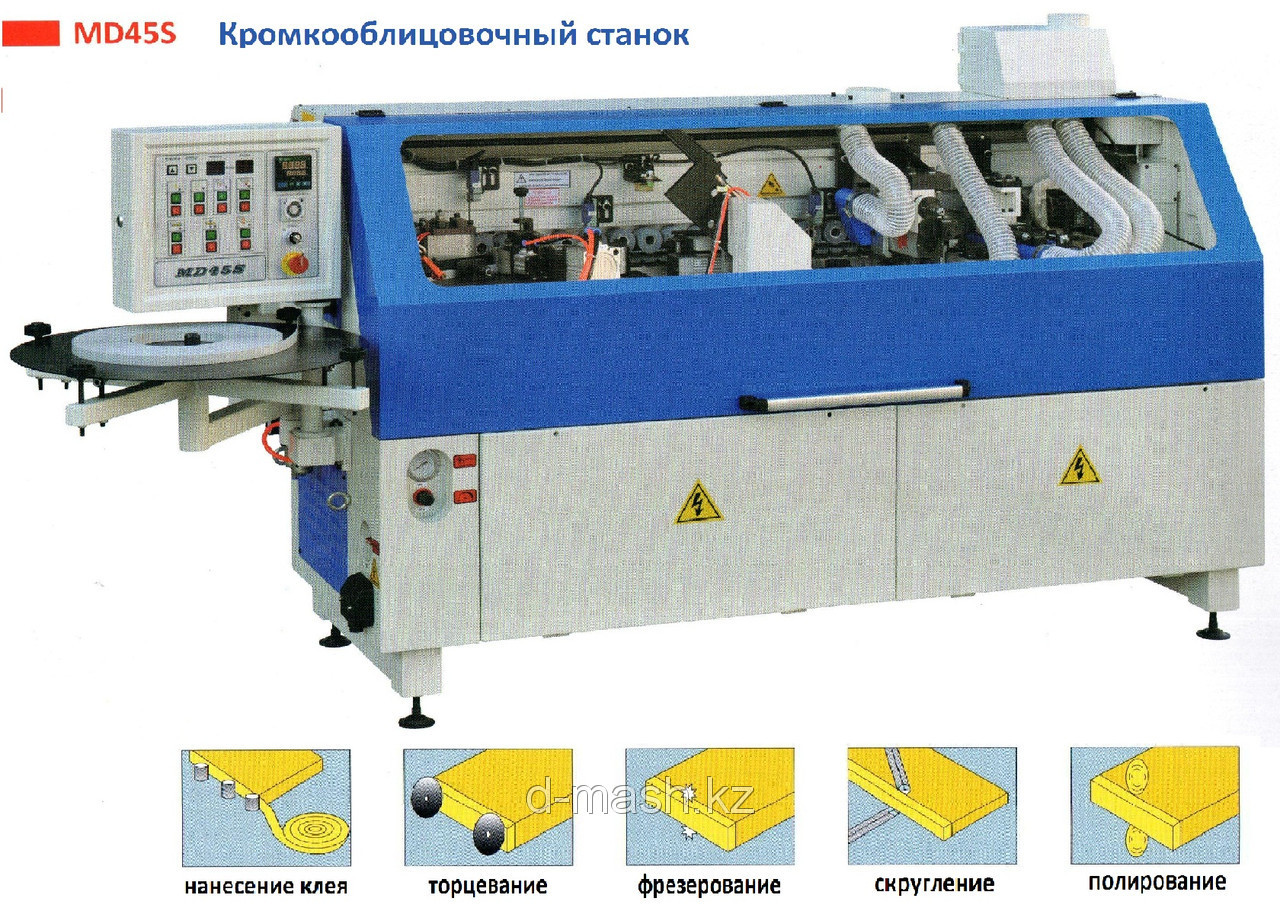

кромкооблицовочный станок MD45S
Корпус станка сделан из высокопрочной стали с ребрами жесткости. Кабина с шумоизоляцией. Электрощит с замком. Кнопки аварийного отключения на панели управления и на выходе. Патрубки для подключения вытяжки расположены сверху станка, что является удобным для перемещения персонала.
Система транспортера
Подающий транспортер с пластинами, покрытыми резиной с высоким коэффициентом трения, закрепленными на промышленной цепи.
Рельсом для перемещения пластин служит шлифованный закаленный стальный направляющий.
Верхний прижим в виде стальной балки с двумя рядами резиновых прижимных роликов, установленных на подшипниках.
Ручной механизм подъема прижимной балки, обеспечивающий автоматическую настройку узлов в зависимости от толщины панели.
Клеевая группа
Осуществляет нанесение термоплавного клея на панель, подачу кромки, ее автоматический отрез по размеру и прижим кромки к детали для наилучшей приклейки.
Группа состоит из: Клеевого бачка и валика; в комплекте системы имеется копир для оптимального нанесения клея на деталь.
Ручное устройство для быстрого отключения клеевого бачка со стойки. Быстрый разогрев и термостат для дифференцированного контроля температуры.
Клеевой бачок имеет антипригарное покрытие. Нанесение клея осуществляется при вращении валика по ходу движения панели.
Блок из трех роликов для прикатки кромочного материала. Усилие прижима роликов регулируется пневматически.
Держатель кромки, с диаметром 780-800 мм.
Группа торцевания
С двумя независимыми высокочастотными двигателями для обрезки свесов кромочного материала с переднего и заднего торцов плиты. Ручная регулировка наклона двигателей от 0 до 25° без использования каких-либо гаечных ключей. Узел характеризуется высокой надежностью и точностью обработки благодаря перемещению двигателей по призматическим направляющим при помощи шариковинтовой передачи. Каждый двигатель оснащен копиром для точного позиционирования пилы по месту резания.
Группа фрезерования свесов
Выполняет верхнюю и нижнюю обрезку наклеенной кромки. Оснащено 2 высокочастотными двигателями мощностью 0,5 кВт на 12000 об./мин., передними и вертикальными копирами с поворотным диском. А также имеется устройство воздухом в ящик для сбора стружки. Ручной наклон в диапазоне от 0 до 25°.
Группа скругления углов
Группа исполняет функцию автоматически без остановки скруглять углы наклеенного кромочного материала, с помощью фронтального и вертикального копира с поворотными дисками. Имеется возможность скруглять с разными радиусами.
Группа полирования
Группа предназначена для очистки и полировки кромки панели, с щётками и тканевыми дисками. Оснащена с двумя двигателями мощностью 0,18 кВт при 1400 об./мин.
Основные технические параметры |
|
Толщина материала, мм |
10-45 |
Ширина материала, мм |
≥ 60 |
Длина материала, мм |
≥ 120 |
Ширина кромки, мм |
12-47 |
Толщина кромки (ПВХ), мм |
0.4-3 |
Скорость облицовки, м/мин |
0-14 |
Макс. давление воздуха, Mpa |
0.7 |
Электродвигатель группы торцования |
2*0.35кВт, 12000 об/мин, 200 Гц |
Электродвигатель группы фрезерования |
2*0.5кВт, 12000 об/мин, 200 Гц |
Электродвигатель группы полирования |
2*0.18кВт, 1400 об/мин, 50 Гц |
Общая мощность нагрева клеевой ванны, кВт |
2.6 |
Время нагрева, мин |
12-15 |
Электродвигатель транспортера |
1.1кВт, 50 Гц |
Общая мощность, кВт |
7.24 |
Внешний размер, мм |
2280*940*1260 |
Вес нетто, кг |
940 |
В стоимость станка входит:
- доставка по г. Алматы;
- пуско-наладочные работы.
А также предоставляем полный комплекс услуг:
- техническое обслуживание;
- сервисные работы и ремонт;
- поставка запчастей.
Гарантия 12 месяцев на все поставляемые станки.
- Цена: 2 800 000 ₸
